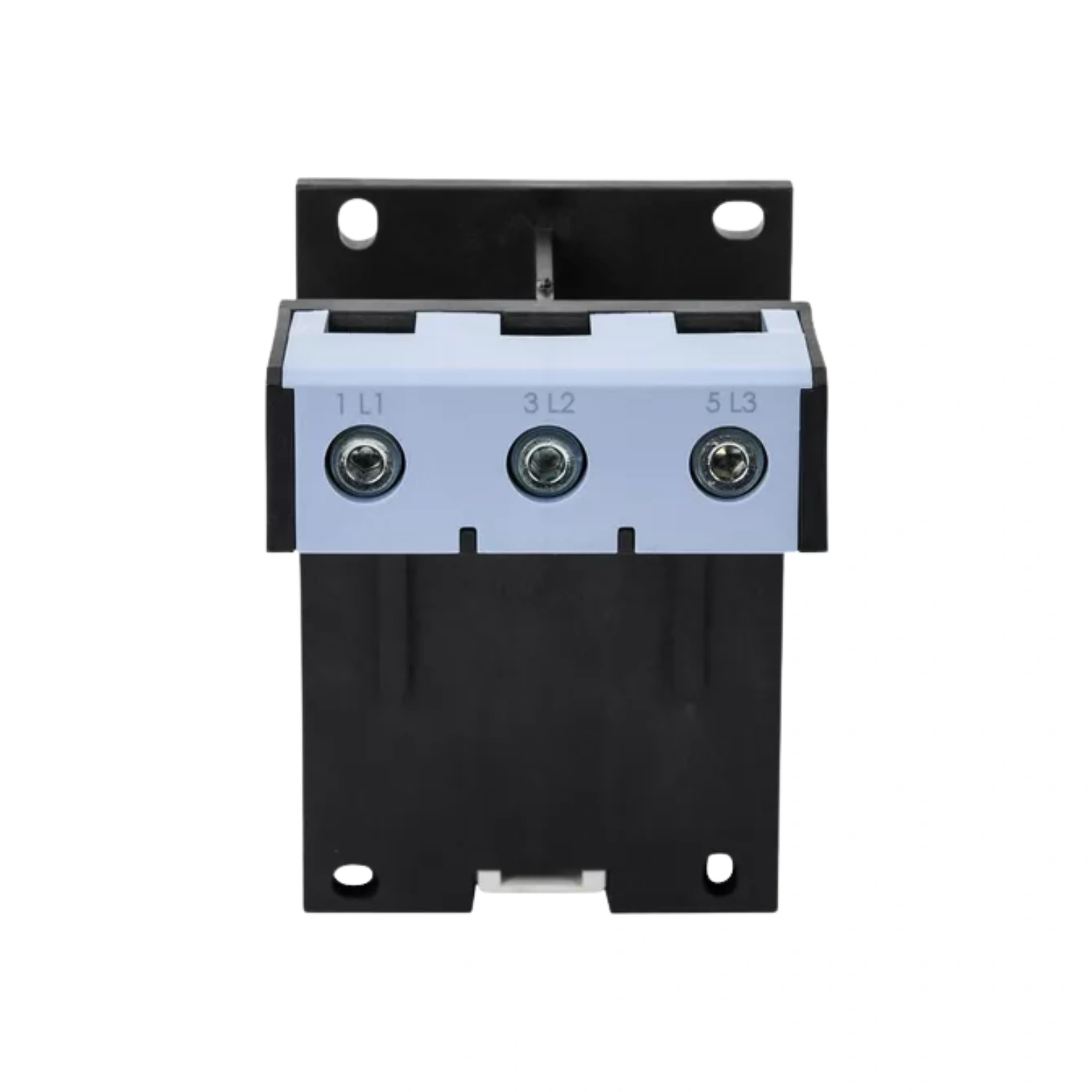

Base de Montaje Individual para Relés Térmicos RW117, WEG
$19,67
Precio en Bs. 9.495,89
Especificaciones técnicas
- Artículo: Base para montaje independiente de relés térmicos de sobrecarga de alta potencia.
- Marca: WEG.
- Modelo: BF117D (Referencia: 10452314).
- Función: Permite la fijación mecánica y la conexión eléctrica del relé térmico de forma separada al contactor, permitiendo el montaje remoto en riel DIN o placa de fondo.
- Compatibilidad: Diseñada exclusivamente para la serie de relés térmicos RW117-1D (modelos con rangos de ajuste que alcanzan hasta los 112 Amperios).
- Tipos de Montaje:
- Riel DIN: Sistema de anclaje reforzado para riel estándar de 35 mm.
- Tornillos: Orificios de fijación para montaje directo sobre panel, garantizando estabilidad ante vibraciones.
- Conexión de Potencia:
- Entradas: Bornes de gran tamaño con tornillos de alta presión, diseñados para terminales de ojo o cables de sección transversal importante.
- Acoplamiento: Receptáculos internos de aleación de cobre de alta conductividad para recibir las cuchillas de potencia del relé RW117, asegurando una conexión libre de puntos calientes.
- Características Técnicas:
- Tensión de Operación (Ue): 690 V AC.
- Corriente Nominal Máxima: 112 Amperios.
- Tensión de Aislamiento (Ui): 690 V AC.
- Dimensiones Físicas: Estructura de gran formato, optimizada para disipar el calor generado por corrientes elevadas y soportar el esfuerzo mecánico de cables rígidos.
- Grado de Protección: IP20 (Bornes con protección para evitar el contacto accidental).
- Materiales: Carcasa en polímero técnico autoextinguible (V0) con alta resistencia al arco eléctrico y al impacto.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508 y marcado CE.
- Uso Recomendado: Tableros de potencia industrial donde se utilizan contactores CWM95 a CWM112 y se requiere ubicar el relé térmico en una posición estratégica para facilitar el mantenimiento o la lectura de los diales de ajuste.
Código Interno: 10463
