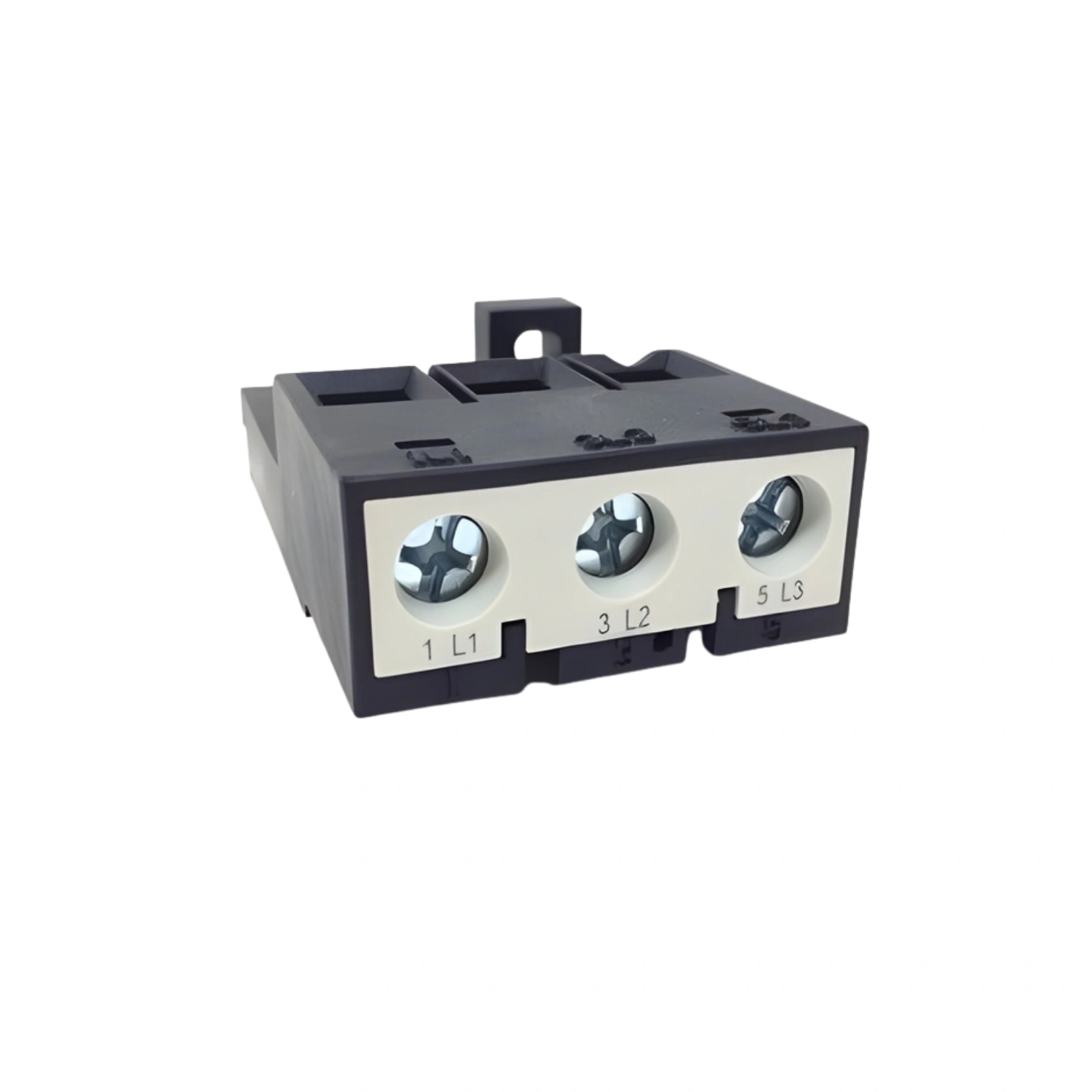

Base de Montaje Individual para Relés Térmicos RW67-1D, WEG
$13,19
Precio en Bs. 6.367,60
Especificaciones técnicas
- Artículo: Base para montaje independiente de relés térmicos de sobrecarga.
- Marca: WEG.
- Modelo: BF67-1D (Referencia: 10452312).
- Función: Proporciona soporte mecánico y terminales de conexión eléctrica para instalar el relé térmico de forma separada al contactor, facilitando el cableado en tableros con configuraciones especiales.
- Compatibilidad: Diseñada específicamente para la serie de relés térmicos RW67-1D (modelos con rangos de ajuste hasta 40 Amperios).
- Tipos de Montaje:
- Riel DIN: Sistema de fijación rápida para riel estándar de 35 mm.
- Tornillos: Preparada para montaje directo sobre placa de fondo mediante tornillos.
- Conexión de Potencia:
- Entradas: Bornes de tornillo de alta presión para la conexión de los cables de alimentación principales.
- Acoplamiento: Receptáculos internos de precisión que aseguran un contacto eléctrico óptimo con los terminales de inserción del relé RW67-1D.
- Características Técnicas:
- Tensión de Operación (Ue): 690 V AC.
- Corriente Nominal Máxima: 40 Amperios.
- Tensión de Aislamiento (Ui): 690 V AC.
- Dimensiones Físicas: Diseño robusto con un ancho aproximado de 45 mm, manteniendo la estética y el orden modular del tablero.
- Grado de Protección: IP20 (Protección contra el contacto accidental con los terminales).
- Materiales: Construida en polímero técnico autoextinguible de alta resistencia mecánica y térmica, capaz de soportar las exigencias de entornos industriales pesados.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508 y marcado CE.
- Uso Recomendado: Tableros de control donde el relé térmico debe montarse lejos del contactor por razones de diseño, disipación de calor o facilidad de acceso para el operario.
Código Interno: 10499
