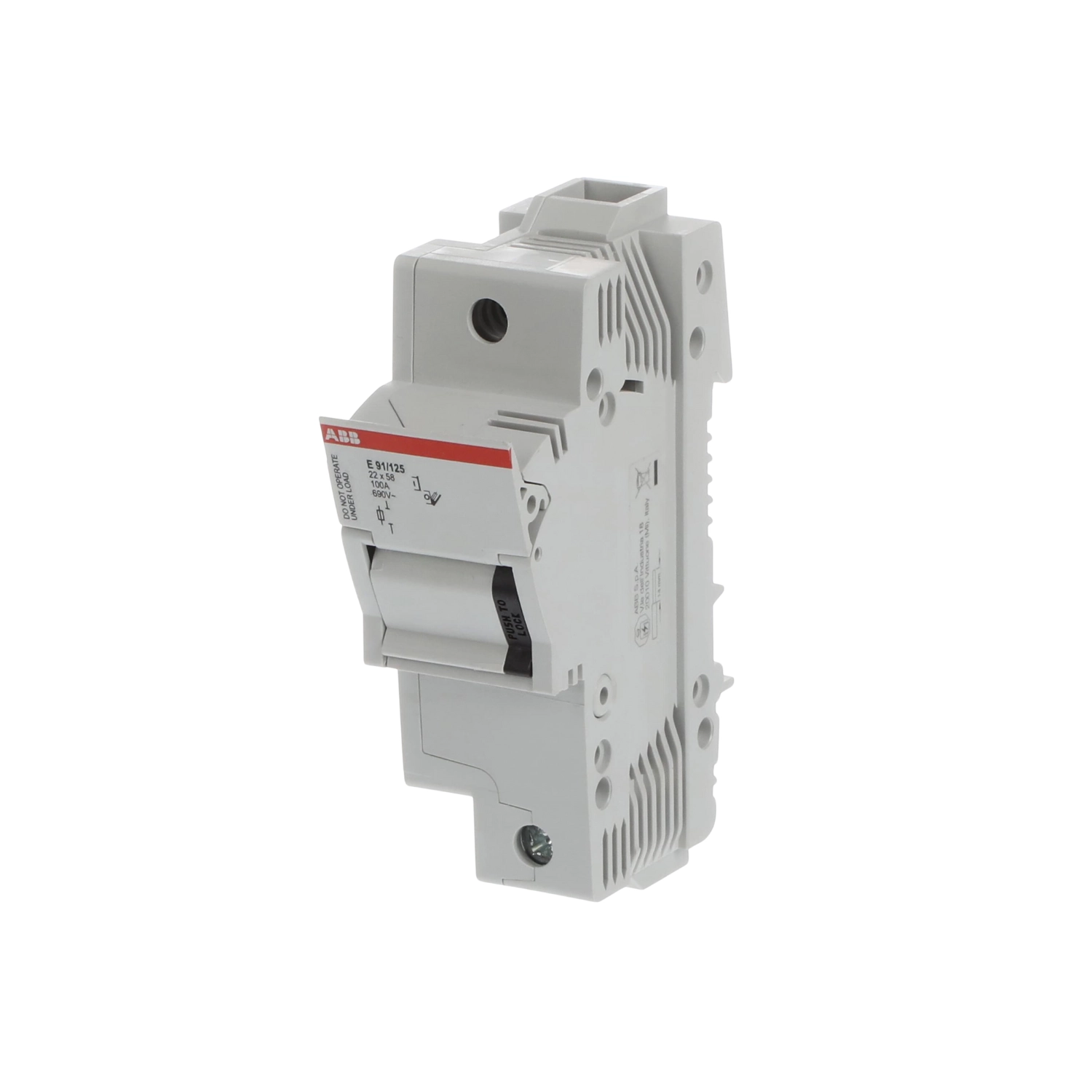

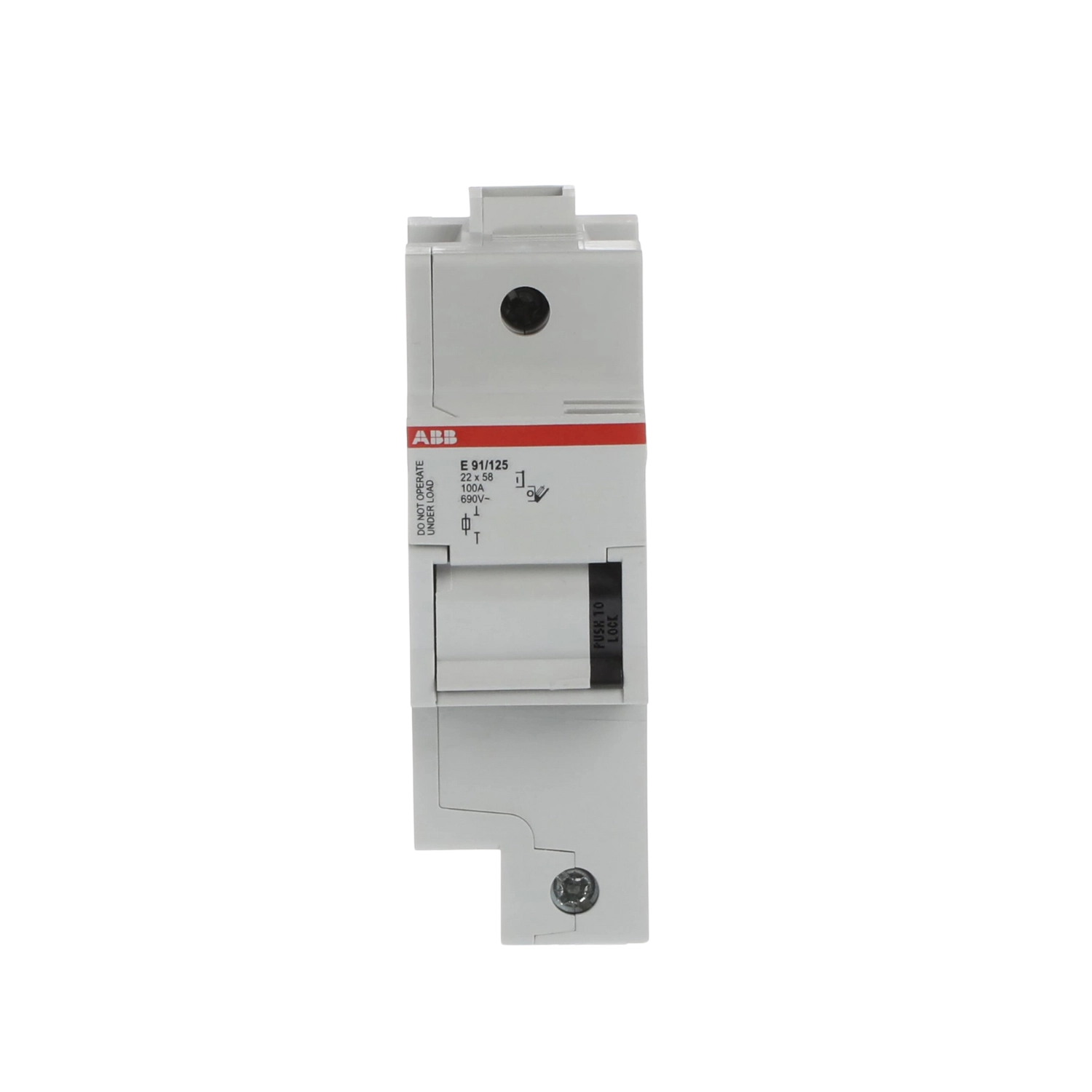

Base Portafusible, E 91/125, ABB
$52,17
Precio en Bs. 23.555,28
Especificaciones técnicas
- Artículo: Base portafusible / seccionador portafusible para fusible cilíndrico (fuse disconnector).
- Marca: ABB.
- Modelo: E 91/125 (Product ID: 2CSM277572R1801).
- Montaje: Carril DIN.
- Polos: 1P (1 polo protegido).
- Corriente operacional nominal (AC): 125 A.
- Tensión nominal (Ur): 690 V (IEC) / 690 V (UL).
- Tensión de operación (AC-20B): 690 V.
- Tensión de aislamiento (Ui): 1 kV.
- Frecuencia: 50/60 Hz.
- Categoría de utilización: AC-20B (maniobra ocasional en vacío).
- Tamaño de fusible compatible: 22 × 58 mm.
- Grado de protección: IP20.
- Ancho: 2 módulos (35 mm).
- Dimensiones (An × Al × Prof): 35 × 112 × 73.26 mm.
- Pérdida de potencia por polo: 9.5 W.
- Capacidad de conexión (cobre): 4–35 mm² (rígido) y hasta 4–50 mm² (según tipo de conductor).
- Par de apriete recomendado: 3.5–4 N·m (recomendado).
- Bloqueo / sellado: Bloqueable con candado (padlockable) y sellable con alambre (sealing wire).
- Normas: IEC 60947-3, IEC 60269-2.
- Certificados / declaraciones: CE; UL; CCC; BV (según listados por ABB).
- Uso: Protección/seccionamiento con fusibles cilíndricos en tableros modulares; orientado a proteger contra sobrecargas y cortocircuitos (según el fusible instalado).
Código interno: 3883
