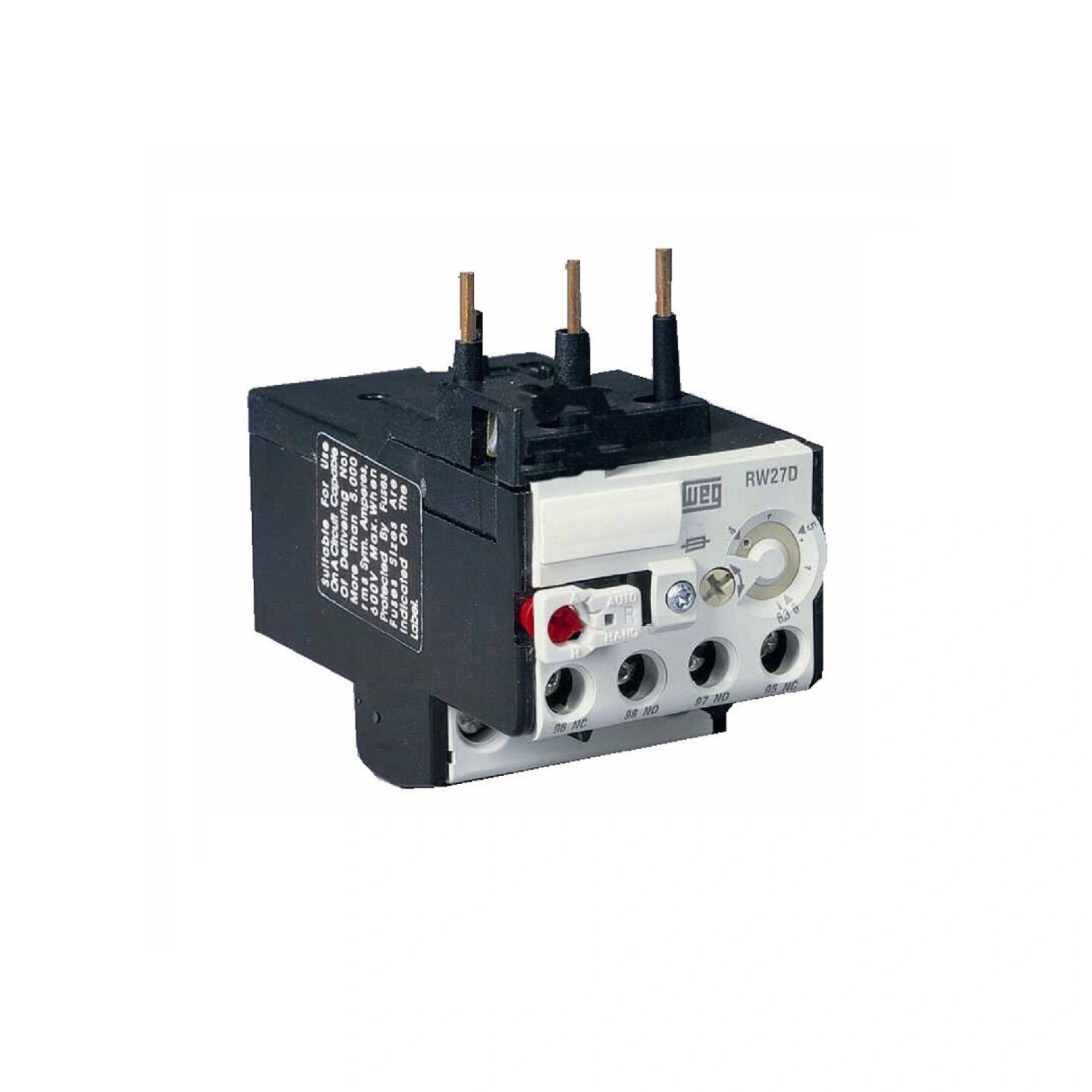

Relé Térmico Ajustable 10 – 15A, RW27-1D3-U015, WEG
$45,73
Precio en Bs. 21.962,29
Especificaciones técnicas
- Artículo: Relé térmico de sobrecarga bimetálico para protección de motores eléctricos.
- Marca: WEG.
- Modelo: RW27-1D3-U015 (Referencia: 10452384).
- Rango de Ajuste de Corriente: 10.0 a 15.0 Amperios.
- Número de Polos: 3 polos (Tripolar).
- Compatibilidad de Montaje: Acoplamiento directo a contactores WEG serie CWM9 hasta CWM40 y compatible con la serie CL de GE (modelos CL00 hasta CL45).
- Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). El contacto NC actúa sobre la bobina del contactor para detener el motor, mientras el NA se usa para señalización externa de falla.
- Características de Protección:
- Sensibilidad a falta de fase: Posee un mecanismo diferencial que acelera el tiempo de disparo si se detecta la pérdida de una de las fases.
- Clase de disparo: Clase 10 (Curva de disparo estándar que garantiza la desconexión segura ante sobrecargas prolongadas).
- Compensación de temperatura: Funcionamiento preciso y constante en un rango de temperatura ambiente de -20°C a +60°C.
- Modos de Rearme (Tecla Multifunción): * Selector para elegir entre rearme Manual (H) o Automático (A).
- Botones integrados para funciones de parada (Stop) y prueba (Test) de los contactos auxiliares.
- Dimensiones Físicas:
- Ancho: 45 mm (Diseño optimizado para ahorrar espacio en el tablero).
- Grado de Protección: IP20 (Bornes protegidos para evitar contactos accidentales con los dedos).
- Materiales: Carcasa en polímero técnico autoextinguible (V0) de alta resistencia térmica; bimetales de alta precisión calibrados individualmente.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508, CSA, VDE 0106 y marcado CE.
- Uso Recomendado: Protección de motores trifásicos en aplicaciones como bombas de agua de mayor caudal, extractores industriales, molinos pequeños y maquinaria de procesamiento de alimentos.
Código Interno: 10477
