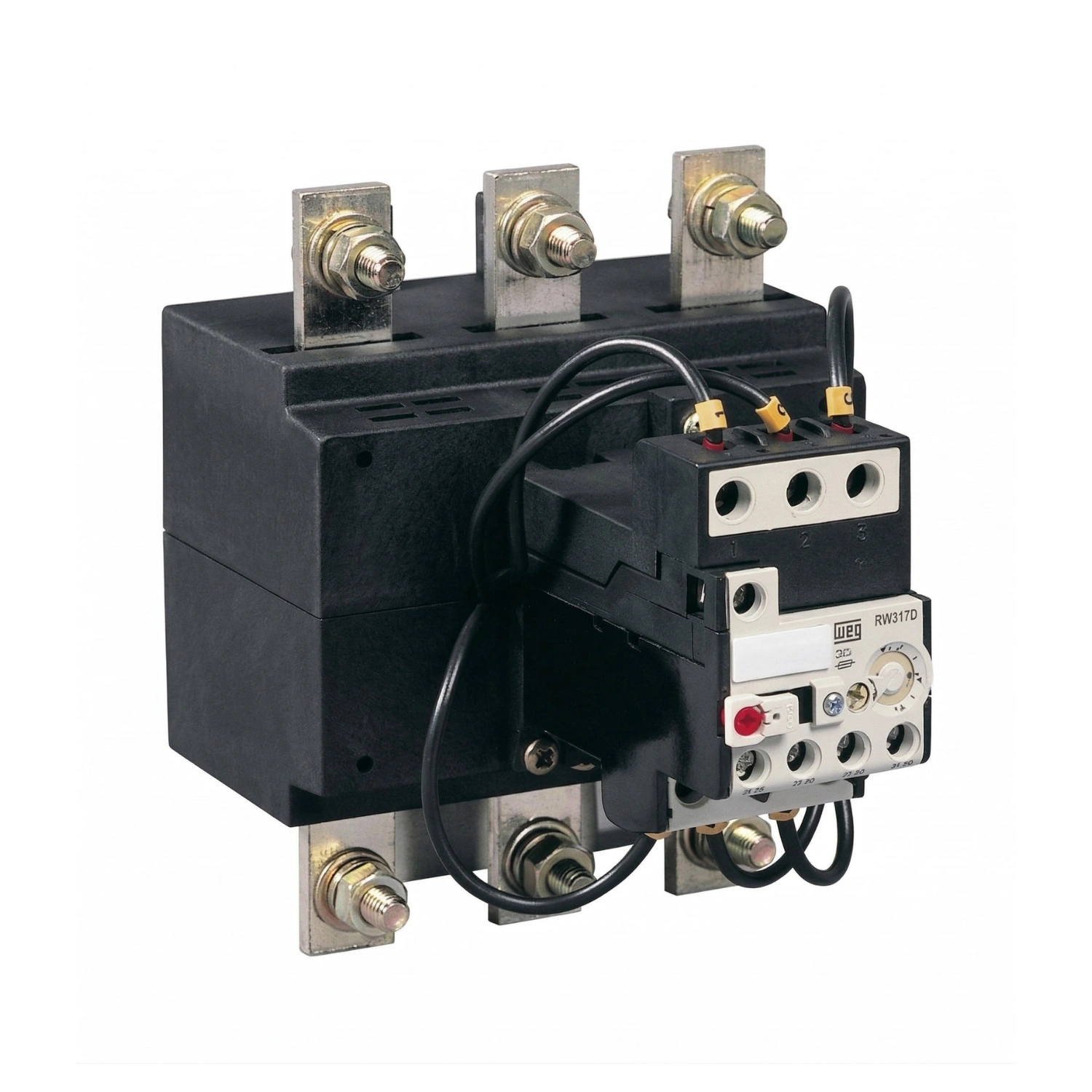

Relé Térmico Ajustable 140 – 215A, RW317-1D3-U215, WEG
$182,97
Precio en Bs. 87.873,17
Especificaciones técnicas
- Artículo: Relé térmico de sobrecarga bimetálico de alta potencia.
- Marca: WEG.
- Modelo: RW317-1D3-U215 (Referencia: 10410005).
- Rango de Ajuste de Corriente: 140.0 a 215.0 Amperios.
- Número de Polos: 3 polos (Tripolar).
- Compatibilidad de Montaje: Acoplamiento a contactores WEG serie CWM150 hasta CWM400; y compatible con la serie GE CK75 y CK08. Debido a su tamaño, suele requerir kits de terminales o barras de conexión según el contactor.
- Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). Los contactos son de alta resistencia para integrarse en esquemas de control de potencia.
- Características de Protección:
- Sensibilidad a falta de fase: Dispositivo diferencial de alta precisión que dispara ante el desbalance o pérdida de una fase, crucial para evitar daños en motores de gran caballaje.
- Clase de disparo: Clase 10 (Curva de disparo estándar para protección de motores industriales de alta inercia).
- Compensación de temperatura: Calibración estable que mantiene el punto de ajuste en un rango ambiente de -20°C a +60°C.
- Modos de Rearme (Tecla Multifunción):
- Selector de cuatro posiciones para rearme Manual (H) o Automático (A).
- Incluye botones frontales dedicados para las funciones de parada (Stop) y prueba (Test).
- Dimensiones Físicas:
- Diseño: Formato grande y reforzado, con terminales preparados para cables de gran sección o barras de cobre.
- Grado de Protección: IP20 (Bornes protegidos para seguridad operativa).
- Materiales: Carcasa en polímero técnico de máxima resistencia térmica y bimetales robustos calibrados para alta repetibilidad de disparo bajo condiciones de carga pesada.
- Normativa y Certificaciones: Conforme a IEC/EN 60947-4-1, UL 508, CSA y marcado CE.
- Uso Recomendado: Protección de motores trifásicos de gran potencia en estaciones de bombeo de agua potable, molinos de martillo pesados, grandes compresores y ventiladores industriales críticos.
Código Interno: 10493
