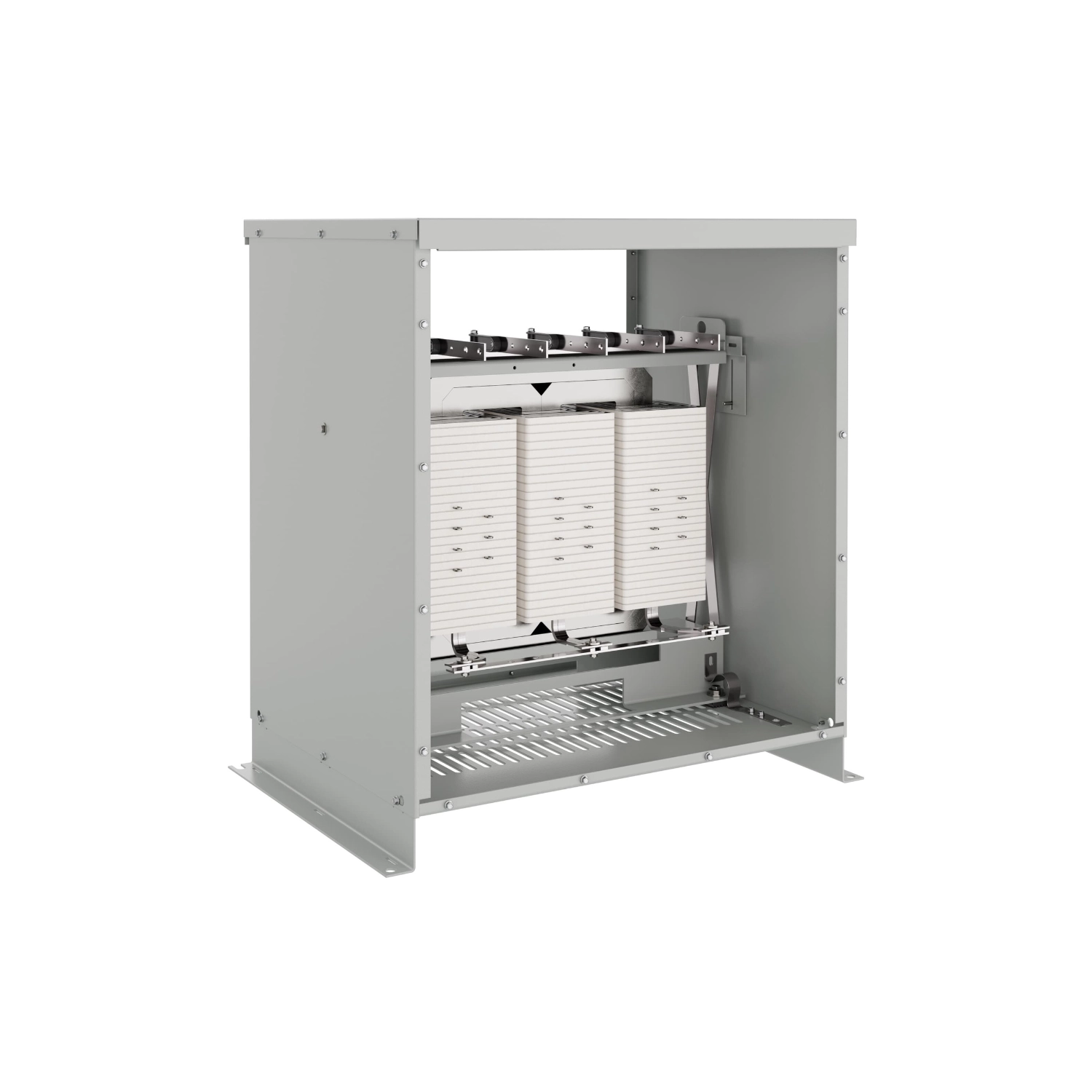

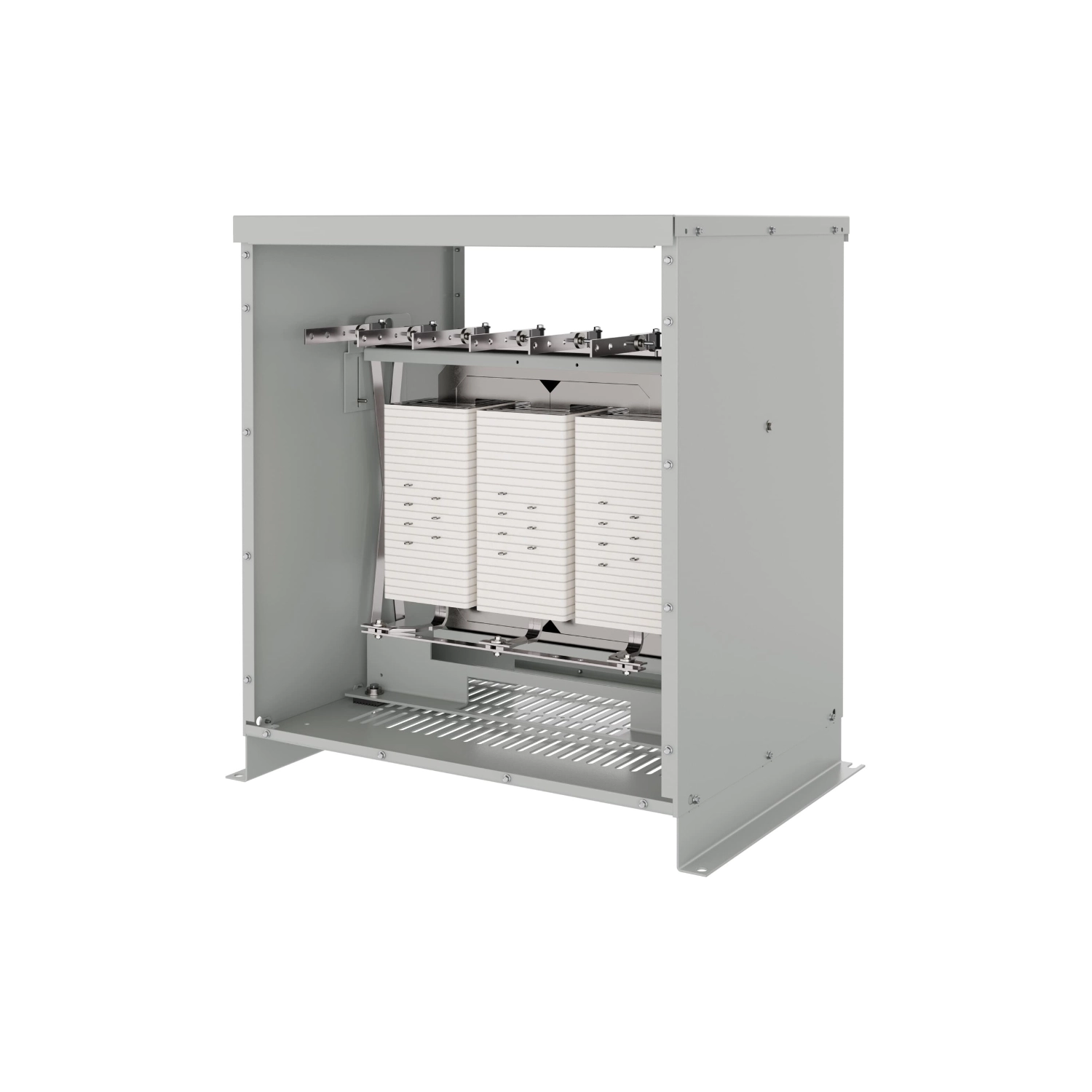

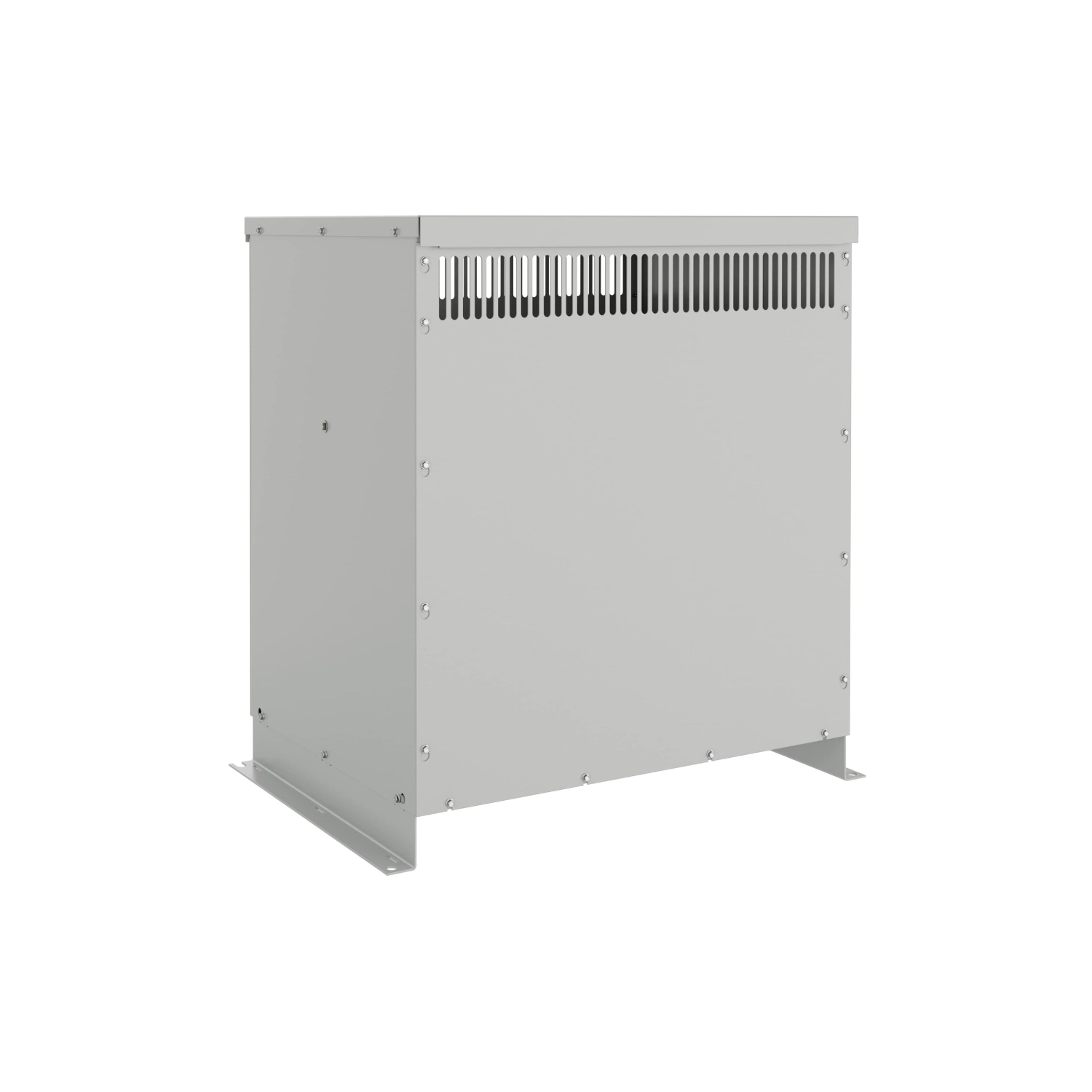

Transformador Seco Trifásico 45 kVA 480V-208Y/120V, ABB
$6.455,38
Precio en Bs. 2.914.668,62
Especificaciones técnicas
- Capacidad Nominal: 45 kVA.
- Tipo de Transformador: Seco de propósito general (Ventilado).
- Número de Fases: Trifásico (3PH).
- Frecuencia de Operación: 60 Hz.
- Voltaje Primario (Entrada): 480 V (Conexión Delta).
- Voltaje Secundario (Salida): 208Y/120 V (Conexión Estrella/Wye).
- Configuración de Taps: 6 Taps de ajuste en el lado primario (+2 de 2.5% y -4 de 2.5% FCBN) para una regulación de voltaje precisa según las condiciones de la red.
- Material de los Devanados: Aluminio (Al) de alta conductividad, diseñado para un equilibrio óptimo entre peso y eficiencia térmica.
- Clase de Aislamiento: 220 °C (Sistema de aislamiento de alta temperatura para servicio continuo).
- Elevación de Temperatura: 150 °C (Rise) bajo carga nominal.
- Eficiencia Energética: Cumple con la normativa obligatoria DOE 2016 (NEMA TP-1 / Premium Efficiency), garantizando bajas pérdidas de energía.
- Nivel de Ruido: Operación silenciosa optimizada mediante aisladores de vibración internos, cumpliendo con los estándares NEMA ST-20.
- Gabinete / Enclosure:
- Tipo: NEMA 2 (Protección para interiores contra goteo y contacto accidental).
- Construcción: Acero reforzado con acabado en pintura electrostática gris (ANSI 61).
- Ventilación: Flujo de aire por convección natural a través de rejillas frontales y laterales.
- Montaje: Diseñado para montaje en piso; compatible con kits de montaje en pared (opcionales) para optimización de espacio.
- Seguridad y Certificaciones:
- Listado UL 1561 (Transformadores de potencia de tipo seco).
- Certificación CSA C22.2.
- Calificación sísmica para cumplimiento de códigos de seguridad estructural.
- Dimensiones del Producto:
- Alto: 25.1 pulgadas (63.8 cm aprox.).
- Ancho: 22.1 pulgadas (56.1 cm aprox.).
- Profundidad: 13.5 pulgadas (34.3 cm aprox.).
- Peso Aproximado: 400 lbs (181.4 kg).
- Referencia Interna: 9T10A1003.
- ¿Más información? Haz clic aquí y mira sus especificaciones: 9T10A1003 | ABB
Código interno: 8410
