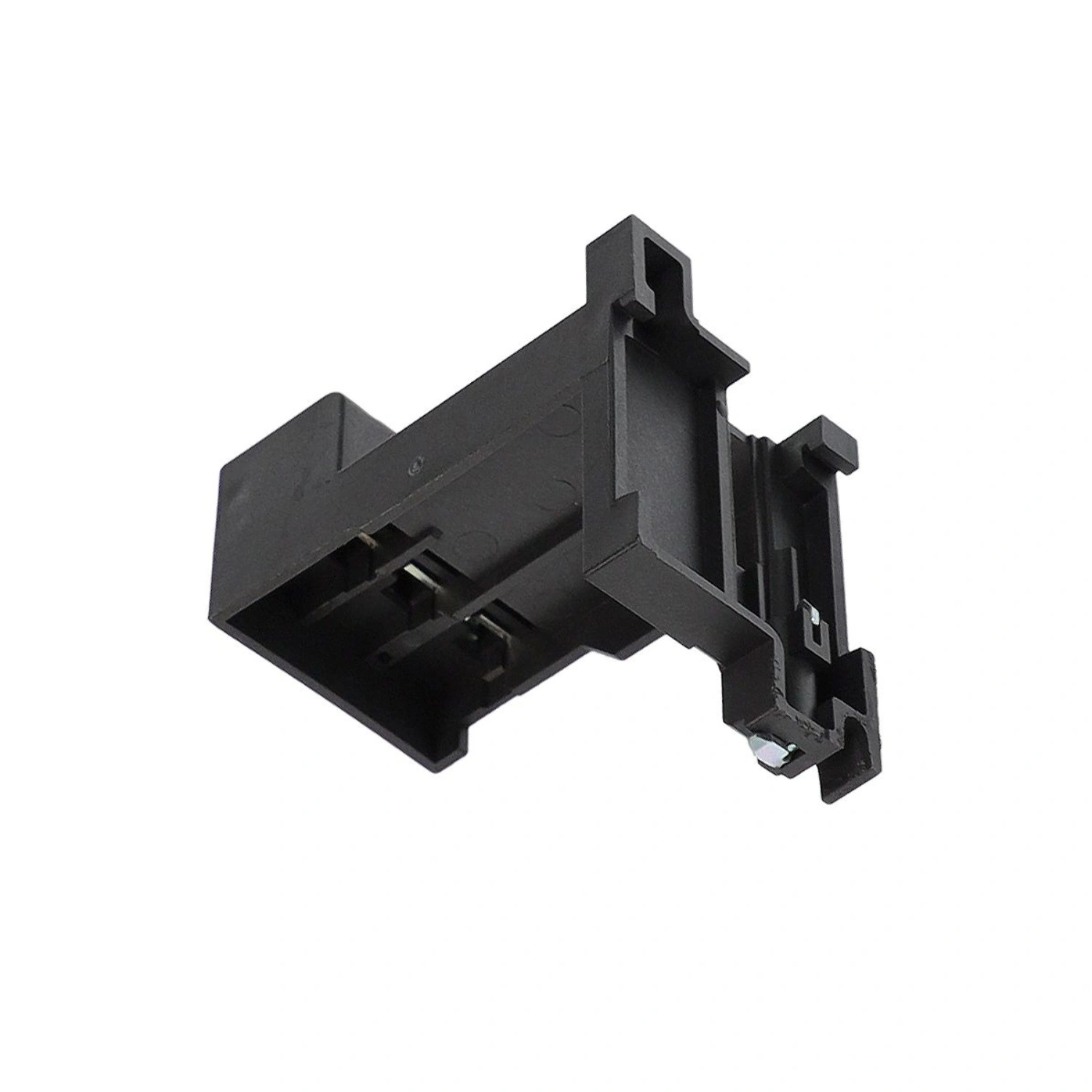

Base de Montaje Individual para Relés Térmicos RW27, WEG
$13,32
Precio en Bs. 6.430,36
Especificaciones técnicas
- Artículo: Base para montaje independiente de relés térmicos de sobrecarga.
- Marca: WEG.
- Modelo: BF27D (Referencia: 10045654).
- Función: Permite la instalación del relé térmico de forma separada al contactor, facilitando el montaje remoto y la organización del cableado de potencia.
- Compatibilidad: Diseñada específicamente para todos los modelos de la serie de relés térmicos RW27-1D (desde 0.28A hasta 32A).
- Tipos de Montaje:
- Riel DIN: Fijación rápida sobre riel estándar de 35 mm.
- Tornillos: Orificios integrados para fijación directa sobre placa de montaje en fondo de tablero.
- Conexión de Potencia:

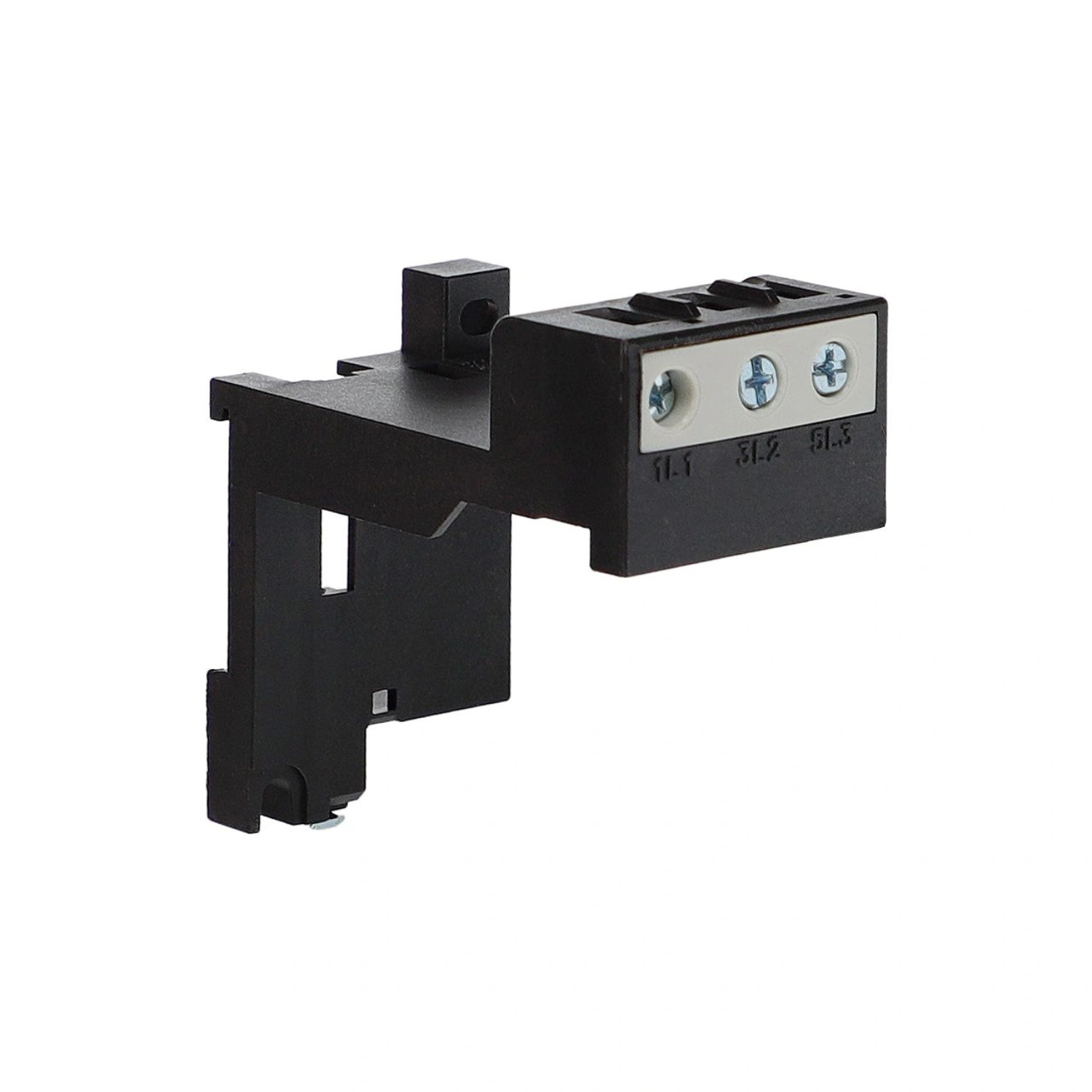

- Entradas: Bornes superiores tipo caja con tornillos cautivos para la alimentación de línea.
- Acoplamiento: Terminales internos diseñados para recibir los pines de conexión del relé RW27, asegurando una unión mecánica y eléctrica firme.
- Características Técnicas:
- Tensión de Operación (Ue): Hasta 690 V AC.
- Corriente Nominal Máxima: 32 Amperios.
- Tensión de Aislamiento (Ui): 690 V AC.
- Dimensiones Físicas: Diseño compacto que respeta el ancho modular de la serie (45 mm), optimizando el espacio lateral.
- Grado de Protección: IP20 (Bornes protegidos contra el contacto accidental con los dedos).
- Materiales: Carcasa fabricada en polímero técnico autoextinguible (V0) de alta resistencia térmica y mecánica.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508 y marcado CE.
- Uso Recomendado: Aplicaciones donde el relé térmico debe ubicarse en una sección diferente del tablero respecto al contactor, o cuando se utiliza el relé térmico en conjunto con otros dispositivos de maniobra que no poseen acoplamiento directo.
Código Interno: 10498
