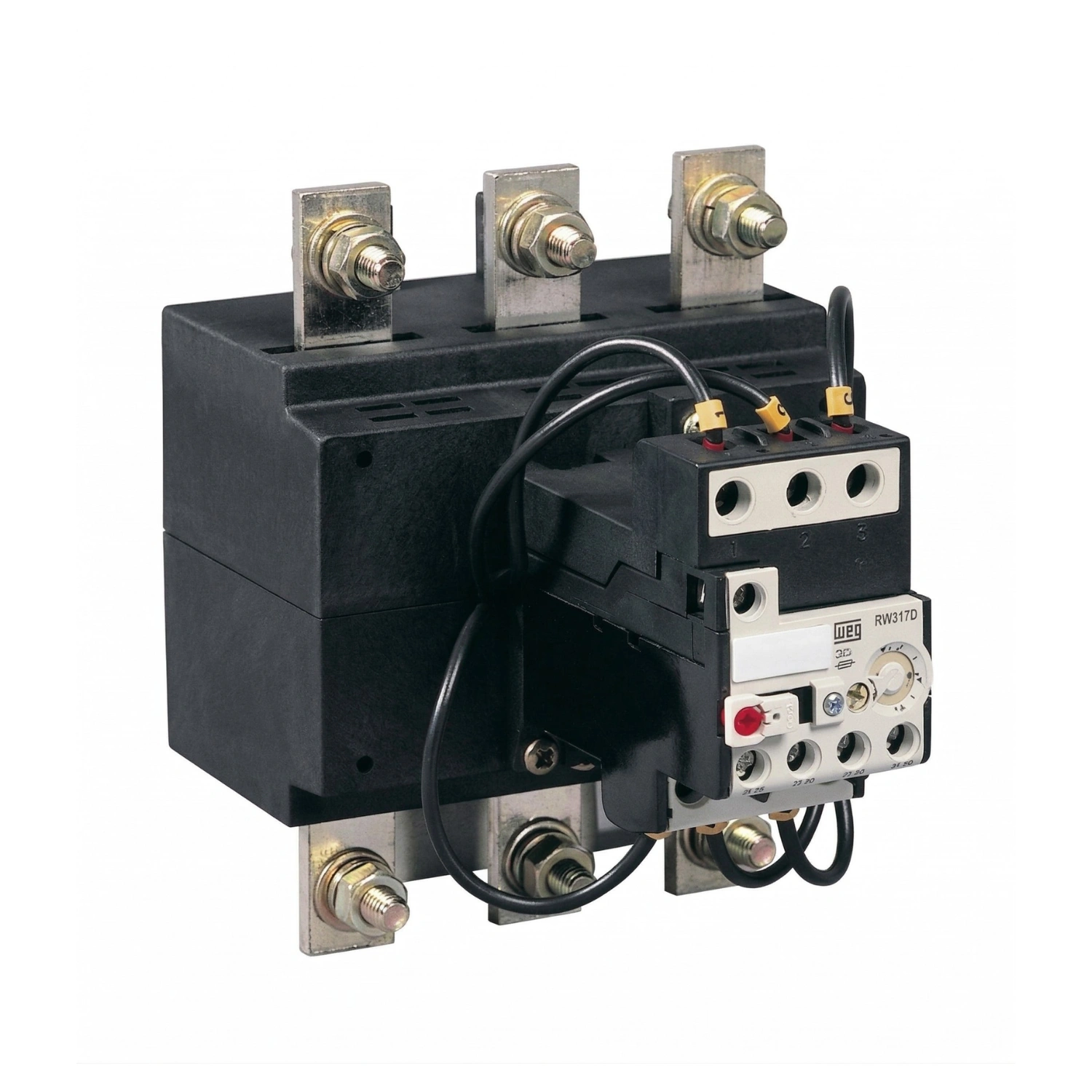

Relé Térmico Ajustable 275 – 420A, RW317-1D3-U310, WEG
$160,31
Precio en Bs. 77.221,33
Especificaciones técnicas
- Artículo: Relé térmico de sobrecarga bimetálico de alta potencia.
- Marca: WEG.
- Modelo: RW317-1D3-U420 (Referencia: 10410007).
- Rango de Ajuste de Corriente: 275.0 a 420.0 Amperios.
- Número de Polos: 3 polos (Tripolar).
- Compatibilidad de Montaje: Acoplamiento a contactores WEG serie CWM150 hasta CWM400; y compatible con la serie GE CK10 al CK12. Dada la alta intensidad, la conexión se realiza mediante terminales robustos para barras de cobre o cables de sección muy grande.
- Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). Contactos de alta fiabilidad diseñados para manejar circuitos de control en sistemas de gran escala.
- Características de Protección:
- Sensibilidad a falta de fase: Posee un mecanismo diferencial de máxima precisión que garantiza el disparo inmediato ante la pérdida de una fase, vital para motores de alta potencia y costo.
- Clase de disparo: Clase 10 (Curva de disparo industrial estándar para la protección de motores con arranques pesados).
- Compensación de temperatura: Funcionamiento preciso y estable en un rango de temperatura ambiente de -20°C a +60°C.
- Modos de Rearme (Tecla Multifunción):
- Selector frontal para configurar el rearme en modo Manual (H) o Automático (A).
- Incluye botones físicos dedicados para las funciones de parada (Stop) y prueba (Test) del mecanismo de disparo.
- Dimensiones Físicas:
- Diseño: Estructura de gran formato reforzada mecánicamente para soportar los esfuerzos electrodinámicos de corrientes de hasta 420A.
- Grado de Protección: IP10 (Protección contra objetos sólidos) / IP20 con accesorios de cubrición de terminales.
- Materiales: Carcasa en polímero técnico de máxima resistencia térmica y dieléctrica; bimetales de gran tamaño con calibración individual de fábrica.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508, CSA y marcado CE.
- Uso Recomendado: Protección de motores trifásicos de muy gran caballaje en aplicaciones de máxima exigencia como sistemas de bombeo metropolitano, molinos pesados de minería, grandes trituradoras industriales y ventiladores de túneles.
Código Interno: 10495
