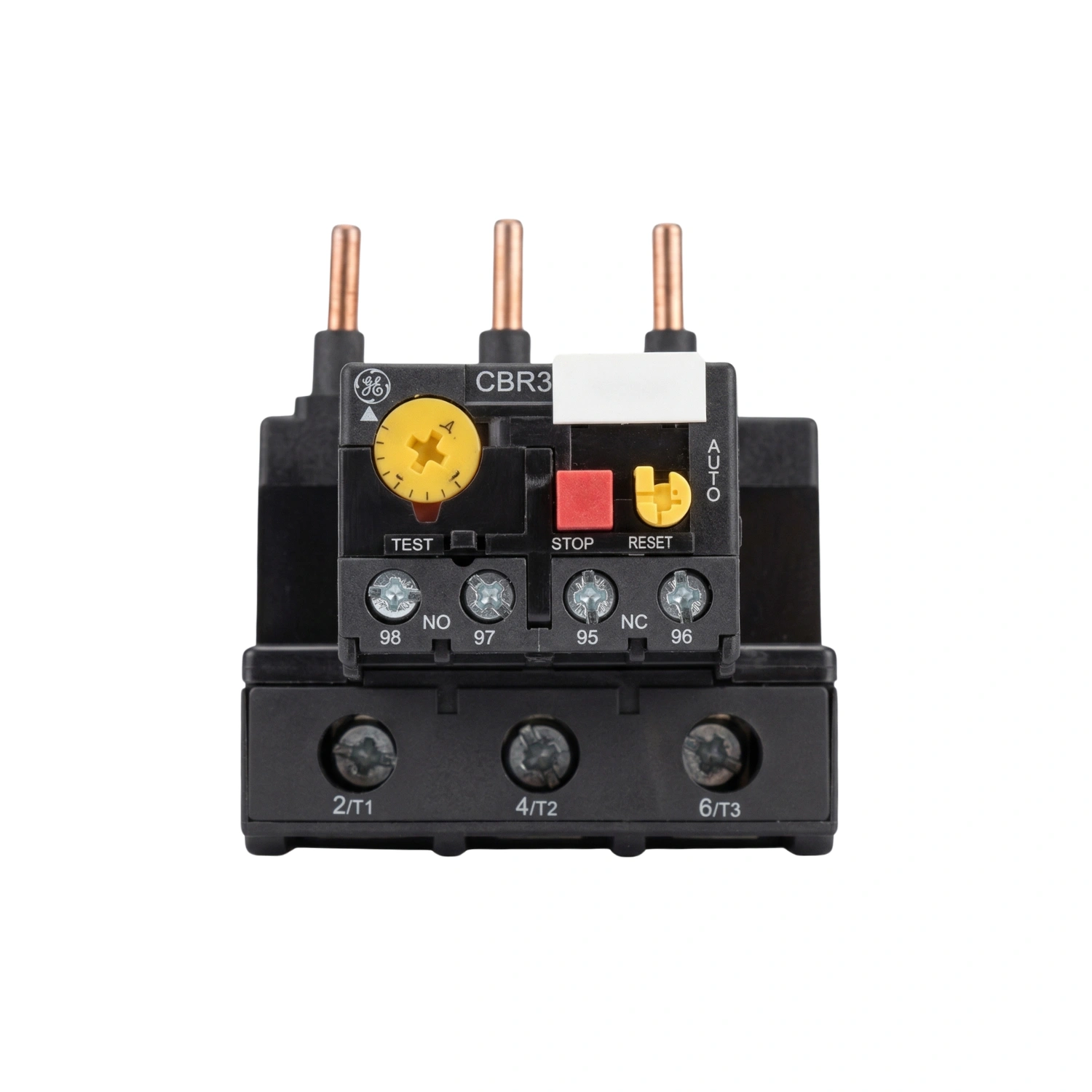

Relé Térmico Ajustable 55 – 70A, CBR3-70.0, General Electric

Especificaciones técnicas

• Artículo: Relé térmico de sobrecarga bimetálico.
• Marca: General Electric (GE).
• Modelo: CBR3-70.0.
• Rango de Ajuste de Corriente: 55.0 a 70.0 Amperios.
• Número de Polos: 3 polos (Tripolar).
• Compatibilidad de Montaje: Diseñado para acoplamiento directo exclusivo a la serie de contactores compactos de GE modelos CB22, CB32 y CB45.
• Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). El contacto NC interrumpe la alimentación de la bobina del contactor, mientras el NA se destina a la señalización de aviso.
• Características de Protección:
  • Sensibilidad a falta de fase: Mecanismo diferencial integrado que detecta la pérdida de una fase, garantizando una desconexión rápida para evitar daños en el motor.
  • Clase de disparo: Clase 10 (Tiempo de disparo inferior a 10 segundos al 600% de la corriente de ajuste).
  • Compensación de temperatura: Calibración automática para mantener la precisión del disparo en ambientes con temperaturas fluctuantes entre -20°C y +60°C.
• Modos de Rearme (Reset): Sistema ajustable mediante selector para rearme Manual o Automático; incluye pulsador de Stop y función de Test para verificar la operatividad de los contactos de mando.
• Dimensiones Físicas:
  • Diseño: Compacto, alineado mecánicamente para montaje directo sobre los contactores de la serie CB indicados.
• Grado de Protección: IP20 (Protección contra contacto accidental en los bornes de conexión).
• Materiales: Carcasa en polímero técnico de alta densidad resistente al calor y bimetales de alta sensibilidad térmica.
• Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, VDE 0660 y marcado CE.
• Uso Recomendado: Protección de motores trifásicos de potencia considerable en aplicaciones industriales pesadas, como sistemas de bombeo de gran caudal, molinos y maquinaria de procesamiento masivo donde se utilizan contactores de la serie CB.

Código Interno: 9980
