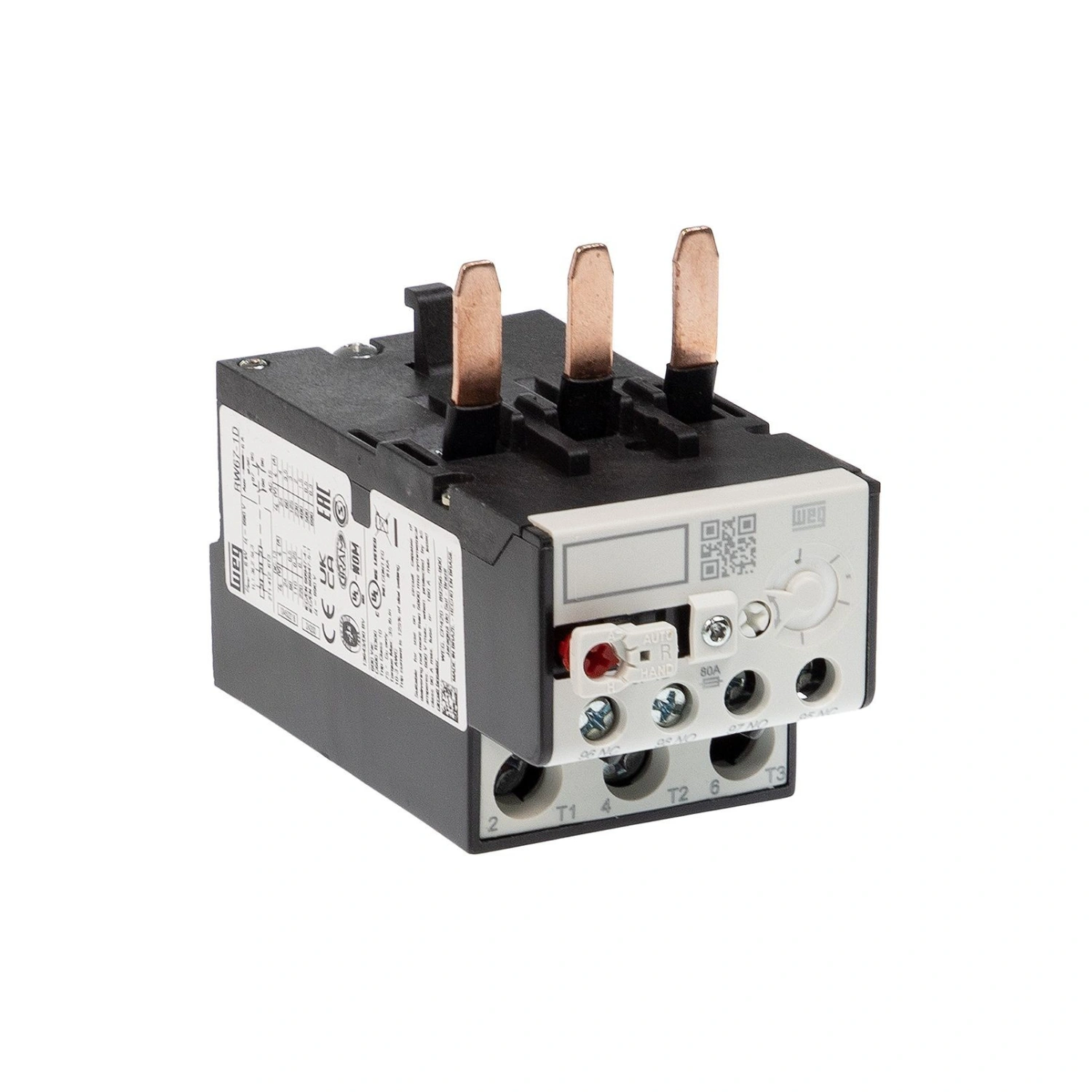

Relé Térmico Ajustable 57 – 70A, RW67-2D3-U070, WEG
$41,54
Precio en Bs. 19.950,00
Especificaciones técnicas
- Artículo: Relé térmico de sobrecarga bimetálico para protección de motores eléctricos.
- Marca: WEG.
- Modelo: RW67-2D3-U070 (Referencia: 10045635).
- Rango de Ajuste de Corriente: 57.0 a 70.0 Amperios.
- Número de Polos: 3 polos (Tripolar).
- Compatibilidad de Montaje: Acoplamiento directo a contactores WEG serie CWM50, CWM65 y CWM80; y compatible con contactores GE serie CL (modelos CL06 al CL10).
- Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). El contacto NC desconecta el circuito de mando ante falla, mientras el NA se utiliza para señalización visual o acústica.
- Características de Protección:
- Sensibilidad a falta de fase: Posee un mecanismo diferencial que garantiza el disparo acelerado si una de las fases se interrumpe, protegiendo al motor de daños críticos.
- Clase de disparo: Clase 10 (Tiempo de disparo estándar para protección de motores en arranques industriales normales).
- Compensación de temperatura: El dispositivo mantiene la precisión del punto de ajuste en un rango de temperatura ambiente de -20°C a +60°C.
- Modos de Rearme (Tecla Multifunción):
- Selector de cuatro posiciones: Manual (H), Automático (A), además de funciones de parada (Stop) y prueba (Test) para verificar el estado de los contactos de control.
- Dimensiones Físicas:
- Ancho: Aproximadamente 61 mm (Alineado al ancho de los contactores de potencia media-alta).
- Grado de Protección: IP20 (Bornes protegidos para evitar el contacto accidental con partes energizadas).
- Materiales: Carcasa en polímero técnico autoextinguible (V0) de alta resistencia térmica; bimetales de precisión calibrados para alta repetibilidad.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508, CSA, VDE 0106 y marcado CE.
- Uso Recomendado: Protección de motores trifásicos de alta potencia en sistemas de bombeo, grandes extractores, trituradoras y maquinaria industrial pesada que opere en el rango de los 70A.
Código Interno: 10485
