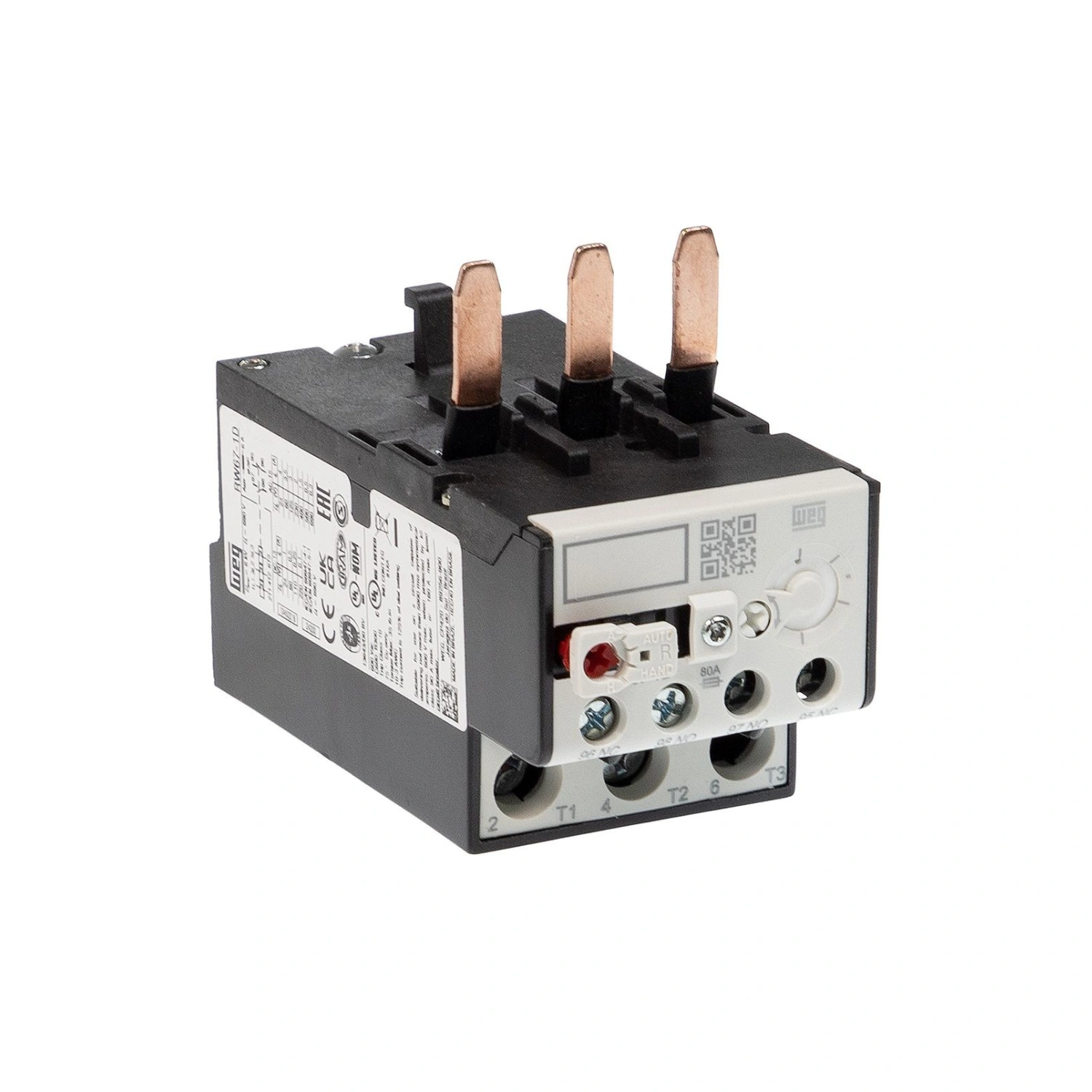

Relé Térmico Ajustable 63 – 80A, RW67-2D3-U080, WEG
$88,27
Precio en Bs. 42.392,55
Especificaciones técnicas
- Artículo: Relé térmico de sobrecarga bimetálico para protección de motores eléctricos.
- Marca: WEG.
- Modelo: RW67-2D3-U080 (Referencia: 10045636).
- Rango de Ajuste de Corriente: 63.0 a 80.0 Amperios.
- Número de Polos: 3 polos (Tripolar).
- Compatibilidad de Montaje: Acoplamiento directo a contactores WEG serie CWM50, CWM65 y CWM80; también compatible con la serie CL de GE (modelos CL06 al CL10).
- Configuración de Contactos Auxiliares: 1NA + 1NC (Terminales 97-98 y 95-96). El contacto NC actúa como disparo de seguridad para la bobina, mientras que el NA permite la señalización de falla.
- Características de Protección:
- Sensibilidad a falta de fase: Posee un mecanismo diferencial que asegura el disparo acelerado si una de las fases se interrumpe, evitando el sobrecalentamiento del motor.
- Clase de disparo: Clase 10 (Curva de disparo industrial estándar para motores con arranques normales).
- Compensación de temperatura: El dispositivo mantiene la precisión del punto de ajuste en un rango de temperatura ambiente de -20°C a +60°C.
- Modos de Rearme (Tecla Multifunción):
- Selector de cuatro posiciones que permite configurar el rearme en modo Manual (H) o Automático (A).
- Incluye botones frontales para funciones de parada (Stop) y prueba (Test) de los contactos auxiliares.
- Dimensiones Físicas:
- Ancho: Aproximadamente 61 mm (Alineado al ancho de los contactores de potencia de la serie CWM).
- Grado de Protección: IP20 (Bornes protegidos contra el contacto accidental con los dedos).
- Materiales: Carcasa en polímero técnico autoextinguible (V0) de alta resistencia térmica; bimetales de precisión calibrados individualmente para alta repetibilidad.
- Normativa y Certificaciones: Conforme a las normas internacionales IEC/EN 60947-4-1, UL 508, CSA, VDE 0106 y marcado CE.
- Uso Recomendado: Protección de motores trifásicos de gran potencia en aplicaciones como bombas centrífugas pesadas, grandes ventiladores industriales, molinos de martillo y maquinaria de proceso continuo.
Código Interno: 10486
